Rodzaje konstrukcji ścianowo-płytowych.

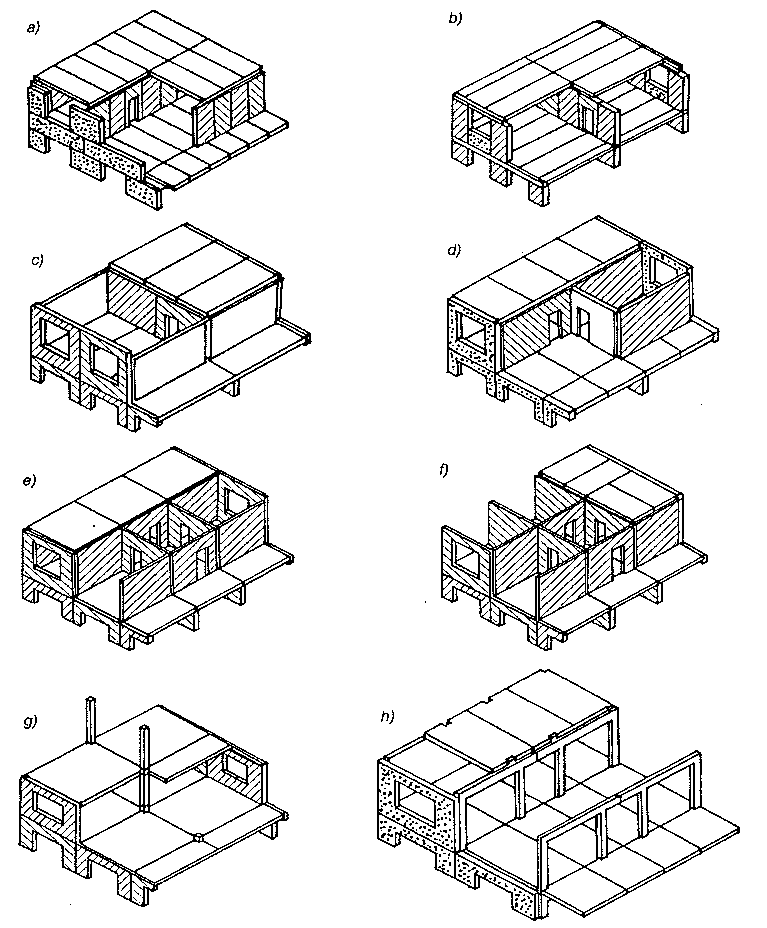

W budynkach wielokondygnacyjnych wykonywanych z elementów prefabrykowanych można wyróżnić trzy rodzaje konstrukcji:
a) wielkoblokową,
b) płytową (wielkopłytową),
c) mieszaną; blokowo-szkieletową lub płytowo-szkieletową.
Do wykonania konstrukcji blokowej używa się bloków ściennych o wysokości …

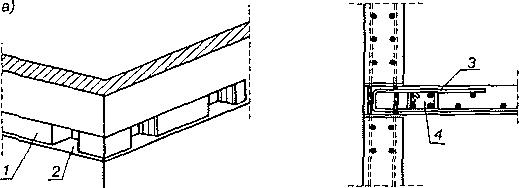

Połączenie płyty ze ścianą: a) widok, b) przekrój; 1 — bruzda, 2 — gniazdo, 3 — zbrojenie płyty, 4 — belka ukryta.
Na rysunku przedstawiono przegubowe (częściowo utwierdzone) połączenie płyty stropowej ze ścianą wykonaną …

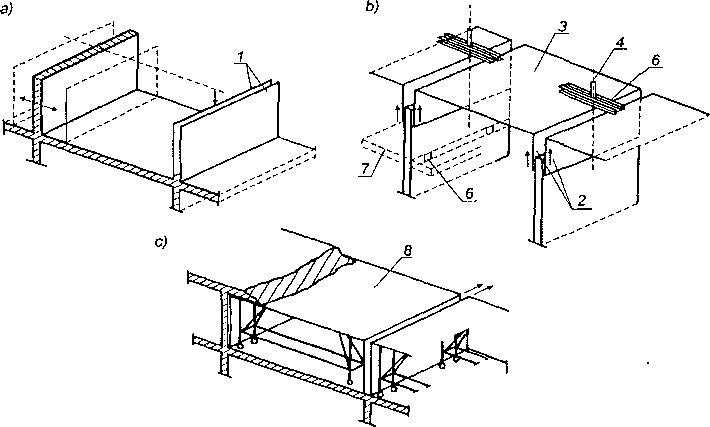

Rodzaje deskowań: a) przestawne, b) ślizgowe, c) tunelowe (przesuwne); 1,2 — deskowania płaskie, 3 — główny pomost roboczy, 4 — pręt niosący, 5 — rama podnośnika, 6 — gniazda, 7 — strop, 8 — deskowania …

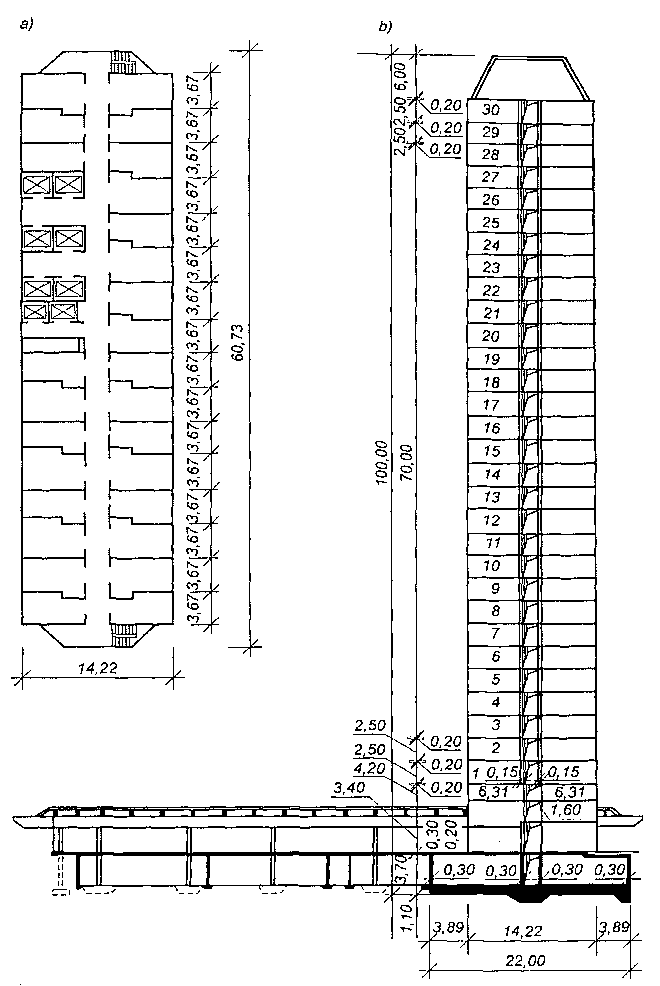

Budynek hotelu Forum: a) rzut poziomy kondygnacji powtarzalnej, b) przekrój poprzeczny.
Na rysunku przedstawiono rzut powtarzalnego piętra oraz przekrój pionowy budynku hotelowego Forum w Warszawie. Wysokość budynku Forum wynosi 95,0 m (32 kondygnacje) powyżej terenu. Ściany poprzeczne wykonane są …
Monolityczne ściany i stropy budynków wielokondygnacyjnych wykonywane są zwykle o pełnym przekroju z betonu zwykłego (γ = 2500 kg/m³) lub betonu o lżejszym kruszywie (γ = 1400-1700 kg/m³). Rozpiętości żelbetowych stropów płytowych pełnych wynoszą do ok. 7,5 m, natomiast stropów …

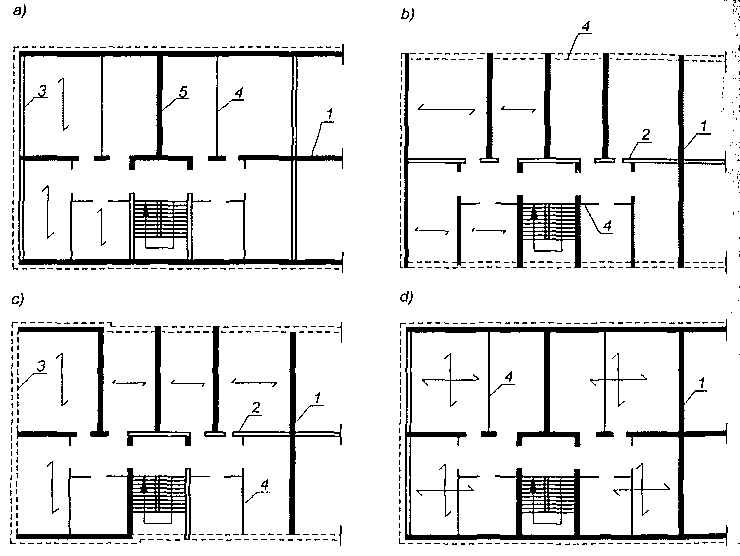

Układy konstrukcyjne budynków ścianowych: a) podłużny, b) poprzeczny, c) dwukierunkowy mieszany, d) dwukierunkowy krzyżowy; 1 — ściana nośna, 2 — ściana usztywniająca, 3 — ściana osłonowa, 4 — ściana działowa, 5 — między mieszkaniowa ściana akustyczna.
Budynki wielokondygnacyjne o ustrojach …
Przekroje ścian osłonowych: a), b) ściany wypełniające murowe z okładziną, c), d) ściany osłonowe; 1 — strop, 2 — ściana podparapetowa, 3 — ściana osłonowa, 4 — ściana podparapetowa, np. z betonu komórkowego, 5 — ściana osłonowa, 6 — szczelina …
Sufity podwieszone różnego przeznaczeniu: a) sufit na siatce (Rabitza): 1 — wieszaki co 80 cm, 2 — ceowniki (podłużne) co 1,0 m, 3 — teowniki (poprzeczne) co 80 cm; b) strop akustyczny firmy Reynold: 1 — strop właściwy wykonany w …

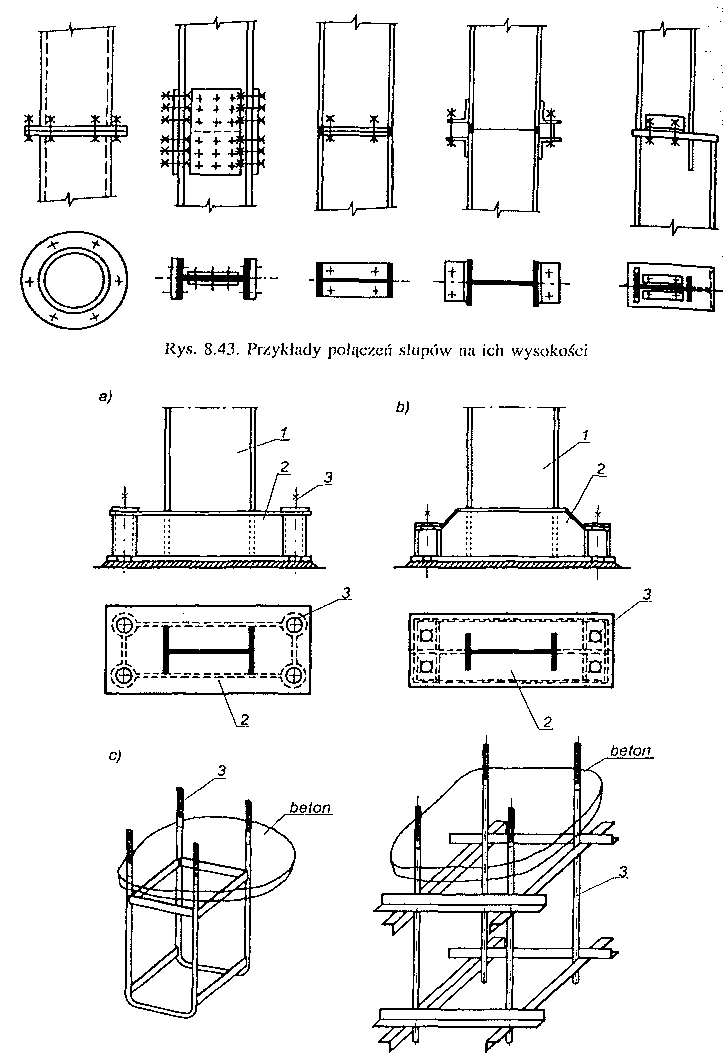

Oparcie slupów na fundamencie: a), b) podstawy słupów, c) szczegóły zamocowania Śrub kotwiących; 1 — słup, 2 — podstawa słupa, 3 — pręty kotwiące,
Słupy opierają się na fundamencie za pośrednictwem podstawy słupa, której konstrukcja zależy od przekroju poprzecznego słupa …

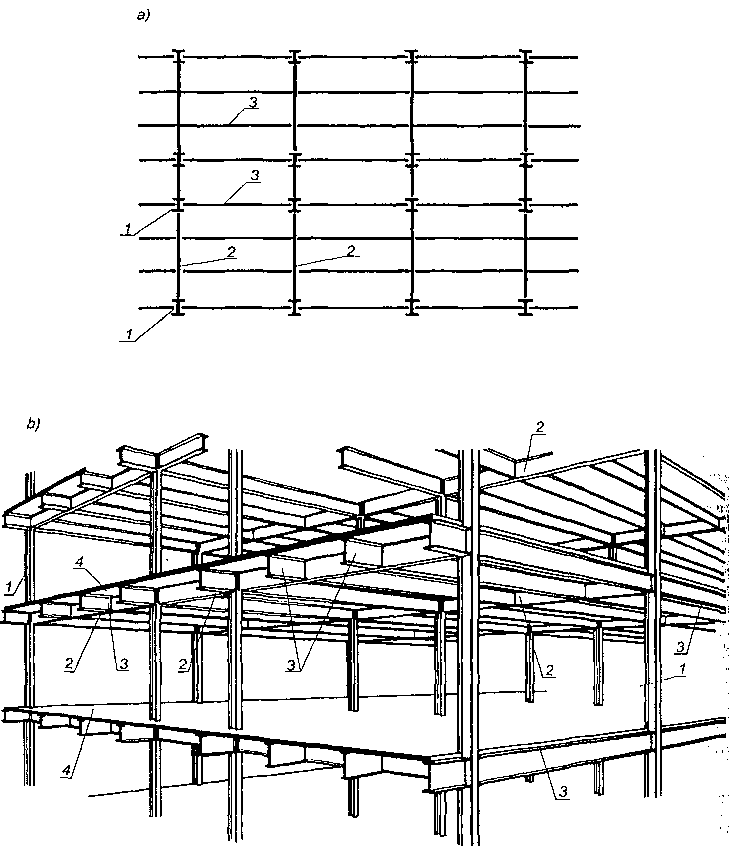

Poprzeczny układ ram: a) rzut, b) widok; 1 – słup, 2 — rygiel poprzeczny, 3 – belka stropowa, 4 — płyta stropowa.
Głównymi elementami szkieletowej konstrukcji stalowej są slupy i rygle, a w ustrojach przegubowych również tężniki płaskie i przestrzenne …
