Stahlbetontreppe
Formen von Stahlbetontreppen (monolithisch): ein) einzelne Geschwindigkeit, B) Zwei-Gang gebrochen, C) Zwei-Gang, D) Behandlung, e) Spiral-, F) Drei-Gang gebrochen, G) Drei-Gang, h) fächerförmig.
Stahlbetontreppe.
Stahlbetontreppen können aus monolithischem Beton oder vorgefertigten Elementen bestehen. Monolithische Treppen aus Stahlbeton werden in Einzellösungen eingesetzt, d.h.. hauptsächlich dort, wo es komplexe Formen gibt, nicht standardmäßige Abmessungen, kleine Anzahl von Elementen usw.. In Mehrfamilien- und Industriegebäuden werden typische Treppen in Form von vorgefertigten Stahlbetonelementen hergestellt.

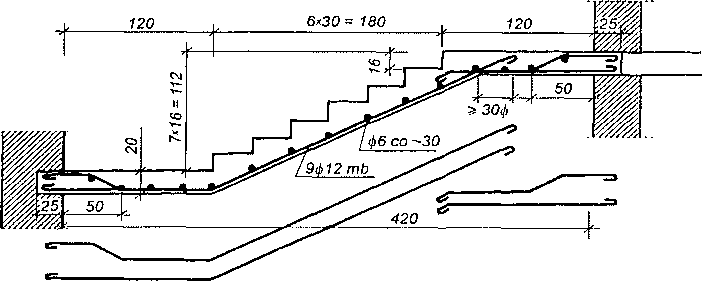

Stahlbeton-Plattentreppen basierend auf den Wänden.
Die Abbildung zeigt monolithische Stahlbetonplattentreppen. Der Lauf und die Landeplatte sind in Form einer gebrochenen Platte ausgeführt. Plattentreppen werden für kleine Strecken des Laufs verwendet. Bei größeren Spannweiten ist die Platte dick und schwer. Die Platte kann frei an der Wand anliegen oder an der Wand oder an Balken befestigt werden.

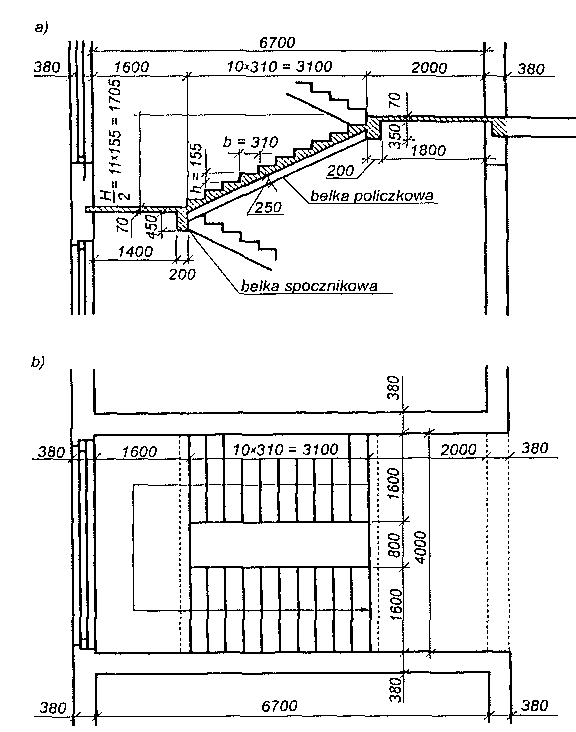

Monolithische Saitentreppe: ein) Sektion, B) werfen.
Treppen werden für größere Spannweiten verwendet, deren Schritte auf den Stringern ruhen. Die Stringer können direkt an Wänden oder Balken ruhen, Meistens basieren sie jedoch auf Landebalken, und diese wiederum basieren auf den Wänden. Eine andere Art von Plattentreppe ist in der Abbildung dargestellt. Diese Treppen können aus monolithischem Beton oder vorgefertigten Elementen bestehen.

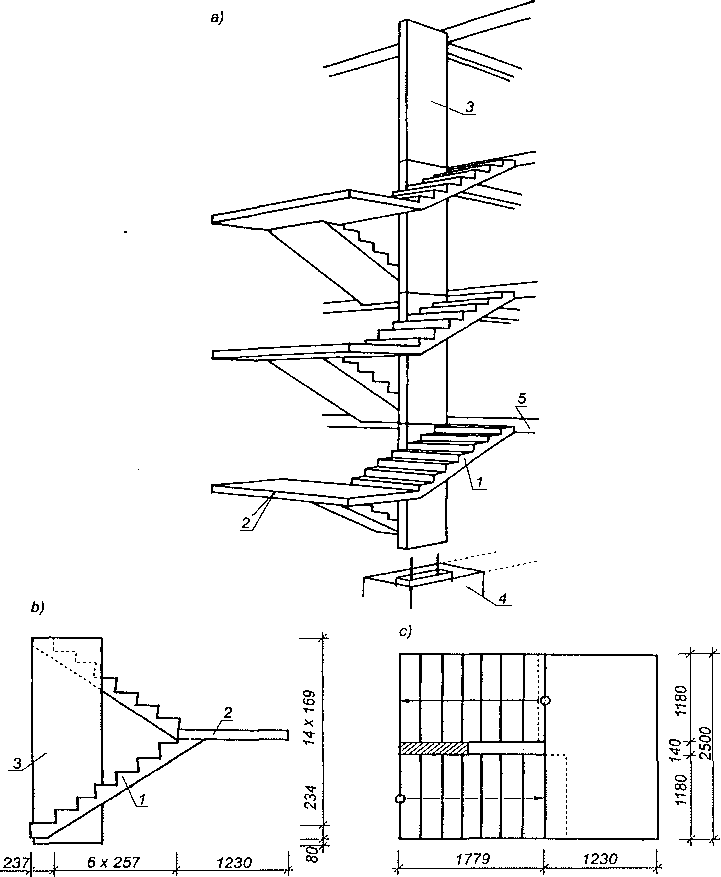

Plattentreppen auf Basis einer Wandsäule: ein) Aussicht, B) Höhe des Elements, C) horizontale Projektion; 1 - Wandsäule, 2 - Landeplatte, 3 - Wandsäule, 4 — fundament, 5 - Decke Zwischengeschichte.
In vorgefertigten mehrstöckigen Gebäuden werden vorgefertigte Treppen verwendet. Die Getriebeplatten ruhen auf den Fahrplatten. Es werden auch Treppen verwendet, die aus gebrochenen Platten oder Platten bestehen, die auf gebogenen Schnurträgern basieren.
Ausleger Treppen: ein) durchbrochen, B) voll; 1 - Grad, 2 - Kranz, 3 - Verstärkung der Stufe, 4 - vorübergehende Unterstützung.
In Gebäuden mit monolithischem Stahlbeton oder Backsteinmauern werden häufig monolithische oder vorgefertigte freitragende Stahlbetontreppen verwendet.. Abbildung a zeigt die Stufen von durchbrochenen Treppen, und zur Linie. b volle Treppe. Grad (Luchs. ein) sind in einem in der Wand versteckten Kranz befestigt, während Grad (Luchs. B) sind direkt in der Wand befestigt.
